SatLink WS-6908

Опис SatLink WS-6908

Ніхто не буде сперечатися з тим, що зручніше і швидше можна виконати якісну настройку супутникової антени використовуючи спеціальні, професійні прилади та обладнання. Ключовими словами тут будуть саме спеціальні і професійні, а це в свою чергу має на увазі дороге. Як правило, такі прилади коштують не дешево.
  Але є і виключення з правил - недорогий і надійний прилад для настройки супутникових антен Satlink WS-6908.

Сучасний, компактний прилад Satlink WS-6908 , призначений для налаштування сигналу з супутника в DVB-S діапазоні. Виробник свідомо не став задіяти DVB-S2 діапазон, щоб зберегти невисоку вартість приладу. В даний час це продуманий крок, адже пакети каналів в DVBS2 і MPEG4 віщають паралельно з DVB-S на тому чи іншому супутнику.

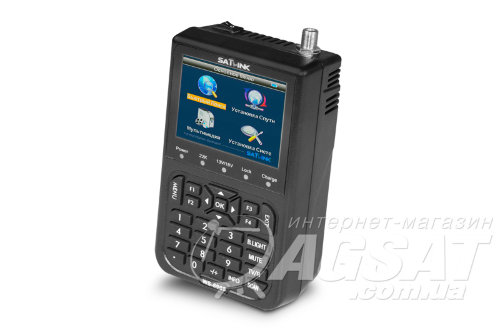

  Прилад розроблений на базі процесора CHERTEK CT216S. Корпус приладу виконаний з високоякісної, міцної пластмаси. Кольоровий, 3,5 дюймовий дисплей приладу дозволяє переглянути відбудовані, відкриті теле / радіоканали і переконатися, що антена налаштована на потрібний супутник. Також на дисплей виводиться вся необхідна службова інформація про параметри сигналу.

Без перебільшення хочеться відзначити високу чутливість Satlink WS-6908 . Прилад впевнено захоплює сигнал навіть на & laquo; слабких & raquo; транспондерах. Має функцію сліпого пошуку зі звуковою індикацією захоплення супутника.

Окремо виділимо хорошу автономність приладу. На Satlink WS-6908 встановлена потужна Lithium-ion батарея 7.4V ємністю 3000 мА * год. Цього заряду вистачає приблизно на 5 годин автономної роботи. Що ще важливо - знімний акумулятор, що дозволяє легко замінити відслужила свій термін акумуляторну батарею. Для цього буде потрібно відкрутити всього пару гвинтів, зняти захисну кришку і від'єднати батарею.

Щоб прискорити настройку антени на обраний супутник можна скористатися калькулятором, вбудованим в сатметр. Після вводячи координат свого місця розташування, у відповідному меню ви знайдете такі дані, як азимут і елевація (кут місця, кут напрямку антени на супутник). Наприклад, датські антени Triax мають відповідні шкали з градуюванням. Установника залишається виставити відповідний кут і зорієнтувати антену по азимуту.

Порт USB в цій моделі отримав нове призначення. Тепер він служить для поновлення ПЗ не через перехідник USB-COM, а безпосередньо з зовнішнього накопичувача. Для цього потрібно записати на USB флешку файл з ПО, підключити до USB роз'єму WS-6908 , вибрати пункт меню & laquo; Оновлення через USB & raquo; і провести оновлення.

Satlink WS-6908 має всі функції добротного супутникового ресивера. Коректно працює по протоколах DiSEqC 1.0 / 1.1 / 1.2 | USALS.

На відміну від свого попередника WS 6906, Satlink WS-6908 має кілька відмінних рис: видимий розмір картинки тепер займає всю площу дисплея, шкали рівня і якості сигналу мають великий розмір і хорошу яскравість. Це дозволяє легше прочитати всі виведені значення, екран залишається читабельним при яскравому, сонячному світлі. У новій моделі можливий висновок на весь екран цифрових значень рівня і якості сигналу.

З лівого боку сатметр розташовані два роз'єми (миниджек) - AV IN і AV OUT. Перший служить для підключення відео / аудіо сигналу від зовнішніх пристроїв. Наявність такого входу робить привабливим WS-6908 для інсталяторів систем відеоспостереження. Другий дозволяє вивести аудіо-відео сигналу від сатметр, наприклад, на великий екран телевізійного приймача для перегляду FTA каналів.

Все кнопки керування та навігації розташовані на передній панелі приладу. Мають оптимальний розмір, спрацьовують легко і чітко, навіть через прозорий пластик лицьового боку захисного чохла. Приладом можна з легкістю управляти, тримаючи його в одній руці.
  Також Satlink WS-6908 , в процесі настройки антени, можна повісити на шию. У комплекті йде знімний, регульований по довжині ремінець.

Включення / відключення сатметр відбувається дуже швидко, завдяки встановленому у верхній частині корпусу механічного тумблера. Така реалізація є більш зручною в порівнянні з тривалим утриманням кнопки включення живлення, особливо при певних метеоумовах.
  У нижній частині приладу, поряд з портом USB, встановлений роз'єм для підключення зарядного пристрою. Зарядити батарею Satlink WS-6908 можна через адаптер від мережі 220В, а також від бортової мережі автомобіля.

Підводячи підсумкову риску можна стверджувати, що Satlink WS-6908 буде надійним помічником під час налаштування антени на будь-які супутники, а також корисним при установці систем відеоспостереження. Висока чутливість, функція сліпого пошуку, шкали рівня сигналу на весь екран 3,5 дюймового, кольорового дисплея, оновлення ПЗ з можливістю збереження і відновлення налаштувань з зовнішніх флеш-накопичувачів, через порт USB, перегляд відкритих каналів і мультимедійні функції & ndash; це не повний перелік переваг даного приладу.

Технічні параметри Satlink WS-6908:


• Стандарт DVB-S

• LNB вхід


• Роз'єм F типу

• Частота / Діапазон: 950-2150MHz

• Рівень сигналу: -65dBm ~ -25dBm

• Харчування LNB: 13 / 18V, Max350mA

• Перемикання діапазонів: 22KHz

• Підтримка DiSEqC: Версія 1.0 /1.1/ 1.2 / USALS


• Демодулятор


• Модуляція: QPSK

• Швидкість передачі: 2 Мбіт / с ~ 45Mbps

• Підтримка: SCPC і MCPC


• Системні ресурси


• Процесор: 32-процесор (133 МГц)

• FLASH: 8Mbyte

• SDRAM: 4 * 16Mbyte


• Video Decoder


• MPEG-2: MP @ ML

• Швидкість передачі даних: Max15M біт / с

• Дозвіл: 720x576; 720x 480

• Формат відео: PAL / NTSC / SECAM


• Аудіо


• MPEG: MPEG-1 & amp; 2

• Тип: Моно

• Частота вибірки: 32,44.1 і 48 кГц

• Передача даних: Порт USB

• Електроживлення: Літій-іонний акумулятор 3000 mAH / 8.4V Макс

• Адаптер: 100-220 / DC 12V


Фізичні характеристики Satlink WS-6908:


• Розмір: 9.5x15.5x4.5 (см)

• Вага нетто: 0.5кг

Комплект поставки Satlink WS-6908:


• Чохол

• Ремінець

• AV кабель

• Адаптер живлення від мережі 220 В

• Адаптер живлення від бортової автомобільної мережі

• Диск з ПО і інструкцією по експлуатації
