Skygate HD-PLUS - DVB-S2 / DVB-T ресивер HDTV

Опис Skygate HD-PLUS - DVB-S2 / DVB-T ресивер HDTV

Комбо-ресивер SkyGate HD Plus на базі операційної системи Linux. Ресивер здатний здійснювати прийом супутникових HD-каналів і цифрових ефірних каналів у форматах MPEG-2 і MPEG-4 . Незважаючи на широкий функціонал, ресивер простий в управлінні і без праці буде освоєний непідготовленим користувачем. SkyGate HD Plus оснащений двома картоприемниками і має 2 Common Interface, тим самим забезпечуючи необхідну сумісність з різними картами умовного доступу.
Мережеві можливості реалізовані за допомогою як мережевого порту Ethernet, так і WiFi-адаптера (опціонально !!! ) . Присутня можливість запису на зовнішній диск через e-SATA інтерфейс.

Основними відмінностями від ресивера SkyGate HD є: наявність ОС Linux, двох тюнерів DVB-S / S2 і DVB-T (MPEG-4), 2 USB порту, підтримка Wi-Fi.

Технічні характеристики SkyGate HD Plus:

• прийом супутникових каналів високої чіткості HDTV (DVB-S2 / H.264) з дозволом 1080i, а також, каналів трансльованих у форматі MPEG-2, MPEG-4
• прийом ефірних цифрових каналів транслюються в форматі MPEG-2, MPEG-4
• e-SATA інтерфейс для підключення зовнішнього жорсткого диска.
• Функція запису на USB Flash
• Функція Time Shift
• 2 USB порту
• HDMI інтерфейс
• підтримка WiFi USB-адаптерів
• мережевий порт Ethernet
• YPbPr - компонентний відеовихід
• S / PDIF - оптичний аудіовихід
• процесор BROADCOM 7401 (300MHz MIPS32TM / 16-e class CPU)
• Flash ROM: Default 32Mbytes
• DDR SDRAM: Default 256Mbytes

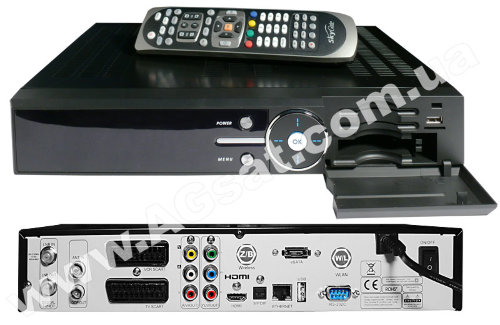

Передня панель SkyGate HD Plus:

• Цифрове табло, відображає російську
• 2 Common Interface для роботи з модулями умовного доступу
• 2 Smart Card картоприймача для роботи з різними картами умовного доступу
• USB - для зміни ПО і списків каналів
• Кнопки управління меню

Задня панель SkyGate HD Plus:

• LNB IN - вхід супутникової антени
• LNB OUT - наскрізний вихід супутникової антени
• ANT IN - вхід ефірної антени
• LOOP OUT - наскрізний вихід ефірної антени
• HDMI out- підключення ТВ по цифровому виходу
• AUDIO out RCA - підключення аудіо пристрою
• VIDEO out RCA - підключення відео пристрої
• Сomponent out RCA - підключення відео по високо-чіткому підключенню
• TV SCART - підключення телевізора
• VCR SCART - підключення відеомагнітофона
• S / PDIF - підключення звукового ресивера для звуку у форматі 5.1
• RS 232 - підключення до COM-порту комп'ютера
• E-SATA - подключени зовнішнього HDD для запису трансляцій
• USB - для зміни ПО і списків каналів
• Ethernet - для підключення до локальної мережі та інтернету
• Отвір для підключення WiFi USB-адаптерів
• Вимикач живлення

Характеристики

DVB-S / S2 Tuner And Channel
RF Input Range: 950MHz ~ 2150MHz
Input Connector: F-Type Female (With Loop-Through Output)
Input Impedance: 75 [Ohm]
Input Dynamic Range: -65dBm ~ -25dBm
Multi Demodulation Standard: DVB-S, DVB-S2: QPSK, 8PSK
Symbol Rate: DVB-S: QPSK Maximum 45Msps @ 2 ~ 45Msps
DVB-S2: 8PSK / QPSK Maximum 30Msps @ 10 ~ 30Msps
Multi Decoding Method Standard: LDPC / BCH DVB-S2 (1/2, 2/3, 3/4, 3/5, 4/5 , 5/6, 8/9, 9/10)

DVB-S / S2 MPEG TS A / V Decoding
Transport Stream Format: MPEG-4 Part10 AVC / H.264 HD HP @ L4. 1 1920x1080 @ 50Hz (ISO / IEC 13818 MPEG-2 TS Specifications)
Profile Level: MPEG-2 MP @ HL, MPEG-4 Part10 AVC / H.264 HD HP@L4.1
Input Rate: Maximum 90Mb / s
Video Aspect Ratio: 4: 3, Letter Box, 16: 9, Pan & Scan
Video Display Resolution: 1920x1080i, 1280x720p, 720x576i / p, 720x480i / p @ 50 / 60Hz
Audio Decoding Format: Dolby Digital bit-streams, MPEG-1 Layer 1,2,3
Audio Output Mode: Mono, Left, Right, Stereo, Dolby Digital bit-streams (PCM 5.1 Channel, Stereo down-mixed Dolby ProLogic)

DVB- T Tuner And Channel
RF Input Range: VHF-High Band 149.5MHz ~ 426MHz,
VHF-Low Band 50.5MHz ~ 142.5MHz, UHF-Band 434MHz ~ 858MHz
Input / Loop-Through Output Connector: 1 x Din Jack for DVB-T, 1x Din Jack for DVB-T Loop-Through Output
(IEC 169-2 Female / Male)
Input Impedance: 75 [Ohms] Nominal
Input Signal Level: -80dBm ~ -5dBm ( 64QAM, Code Rate 2/3, Guard Interval 1/32,
Gaussian Channel)
Digital Modulation Scheme: QPSK, 16-QAM, 64QAM (Constellation)
Guard Interval: 1/4, 1/8, 1/16 and 1/32
Modulation Mode: 2K, 4k, 8K modes
Supporting System: DVB-T (COFDM) Compliant (Frequency Band Modulation) ETSI 300 744
IF BandWidth: 6/7 / 8MHz channel
FEC Code Rates: 1/2, 2/3, 3/4, 5/6, 7/8

DVB-T MPEG TS A / V Decoding
Transport Stream Format: MPEG-4 Part10 AVC / H.264 HD HP@L4.1 1920x1080 @ 50 / 60Hz (MPEG-2 ISO / IEC 13818 Transport Stream Specification)
Profile Level: MPEG-2 MP @ HL, MPEG-4 Part10 AVC / H.264 HD HP@L4.1
Input Rate: Maximum 31.668450Mb / s, 27.709893Mb / s
Video Aspect Ratio: 4: 3, Letter Box, 16 : 9, Pan & Scan
Video Display Resolution: 1920x1080i, 1280x720p, 720x576i / p, 720x480i / p @ 50 / 60Hz
Audio Decoding Format: Dolby Digital bit-streams, MPEG-1 Layer 1,2,3
Audio Output Mode: Mono, Left, Right, Stereo, Dolby Digital bit-streams (PCM 5.1 Channel, Stereo down-mixed Dolby ProLogic)

A / V And Data Output
Analog Component YPbPr: 1 Set (3xRCA Vertical Array Type)
CV BS (Composite Video), Stereo Audio: 1 Set (3xRCA Vertical Array Type)
S / PDIF Dolby Digital Interface: 1 Оптичний (Fiber Optic Type)
HDMI (with HDCP Option): 1 Connector
SCART Interface: TV / VCR
USB2.0 Host Interface: 2 USB A-Type Connector
Ethernet: 1 Connector RJ-45 10/100 Base-T
RS-232C Data Port D-Sub9 Interface: Transfer Rate 115,200bps (Firmware Upgrade Port)

Conditional Access Interface
PCMCIA: 2 Slots For DVB Common Interface Standard
Smart Card: 2 Smart Card Support

Storage Device
SATA (Serial ATA): 1 External eSATA Port

Power Supply
Input Voltage: AC 100-240V ~ 50 / 60Hz
Power Consumption: Maximum 35Watts
Protection: Separate Internal Fuse
Type: SMPS (Switching Mode Power Supply)
Safety And EMI: For Country Regulation

Physical Specification
Dimension (WxDxH): 340x268x60 [mm]
Net Weight: About 3.0Kg
Operation Temperature: 5 ° C ~ 50 ° C
Storage Temper ature: -40 ° C ~ 65 ° C
