IR Extender подовжувач пульта д / у «Піраміда_SUPER IR»

Опис IR Extender подовжувач пульта д / у «Піраміда_SUPER IR»

Принцип роботи IR Extender подовжувач пульта д / у «Піраміда_SUPER IR» заснований на передачі по радіоканалу команд інфрачервоного (ІК) пульта дистанційного керування (ПДК).

Радіоподовжувачі «Піраміда_SUPER IR» складається з двох блоків:


• Блок радіопередавача з ІК-фотоприймачем.

• Блок радіоприймача з ІК-випромінювачем.

Блок радіоприймача має дуже потужний ІК-випромінювач. Це дозволяє за рахунок прямого і відбитого ІК сигналів керувати в одному великому приміщенні усіма електронними приладами, які мають ПДУ. Наявність потужного інфрачервоного випромінювач дозволяє додатково збільшити радіус дії по ІЧ-каналу!

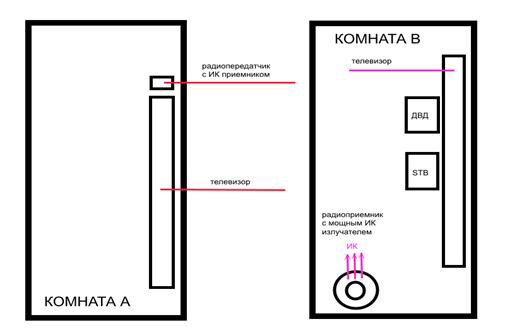

Розміщення передавача і приймача відносно один одного схематично показано на наведеній нижче блок-схемі:

Рекомендації по установці IR Extender подовжувач пульта д / у «Піраміда_SUPER IR»:


1. Приймальна і передавальна частина піраміди повинні перебувати в різних приміщеннях (як на блок-схемі).

2. ІК-фотоприймач радіопередавача закріплюється біля телевізора так, щоб робоча
       сторона фотоприймача (з лінзою і світлодіодом) була перпендикулярна напрямку падіння ІК-променів ПДУ.

3. Піраміда SUPER IR харчується від мережі ~ 220В, частотою 50 Гц.

Перевагами піраміди SUPER IR, перед іншими радіоподовжувачами сімейства IR Extender, є простата установки і велика дальність дії по радіоканалу між декількома приміщеннями і по інфрачервоному каналу всередині приміщення. Ще однією перевагою радіоподовжувача пульта ДУ «Піраміда_SUPER IR» варто відзначити відносно не високу ціну щодо інших моделей радіоподовжувачів команд пульта дистанційного керування.

Купивши в нашому магазині радіоподовжувач пульта д / у «Піраміда_SUPER IR» ви зможете за допомогою одного пристрою управляти всіма типами супутникових (кабельних) ресиверів, телевізорами та охоронними пристроями.

Технічні характеристики:


• Робочі частоти: 407,3МГц; 418,0МГц; 430,5МГц; 433,92МГц.

• Потужність радіопередавача - 10 мвт.

• Дальність дії ІК-фотоприймача - 5 м.

• Дальність дії ІЧ-випромінювача - 25м.

• Дальність дії по радіоканалу в приміщенні - 30-50м.

Комплект поставки:


• Передавач радіосигналу.

• Приймач радіосигналу.

• Кабель з ІК-передавачем.

• Блок живлення.
