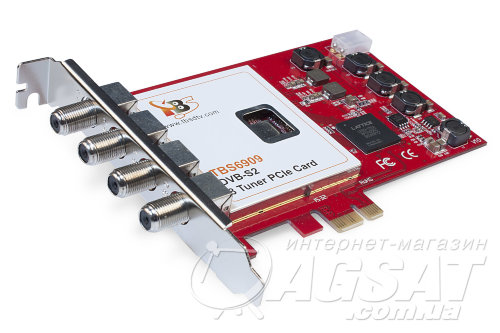

TBS6909 DVB-S2 8 Tuner PCIe Card

Опис TBS6909 DVB-S2 8 Tuner PCIe Card

TBS6909 - DVB-плата з інтерфейсом PCI Express і 8 тюнерами для прийому і подальшої обробки супутникового сигналу на комп'ютері. Плата призначена для використання в IPTV-серверах, серверах стрімінга і моніторингу телеканалів і мультимедійного контенту.

На платі встановлений чіп MxL584, в якому знаходиться 8 демодуляторів, що дозволяє приймати одночасно телеканали з 8 різних TS-пакетів.

Плата має 4 входи, які відповідають 4-м піддіапазону Ku-band. Усередині TBS6909 вбудований мультісвітч, який розподіляє сигнали на 8 демодуляторів. Схема підключення плати наведена на інфо-вкладиші, що додається до плати. На входах плати формуються відповідні сигнали 13 / 18В і 0/22 кГц, що дає гнучкість в підключенні і дозволяє використовувати TBS6909 як з Quattro, так і з Quad-конвертером або мультісвітчей.

Можлива і ще більш гнучка конфігурація, коли до входів верхнього піддіапазону підключаються виходи Twin-конвертера, налаштованого на Astra 4A, 4.8 ° В.Д., а вхід горизонтальної поляризації нижнього діапазону підключається до Single-конвертера, налаштованому на Amos, 4 ° з.д. Таким чином можна одночасно приймати до 8 транспондерів з двох супутників в будь-якій комбінації.

Можливості обробки прийнятих пакетів і телеканалів суттєво залежать від використовуваного стороннього ПО. Рекомендується використовувати свіжі версії драйверів, доступні на сайті виробника.

Характеристики:


• Інтерфейс: PCI Express x1

• Частотний діапазон: 950 ~ 2150 Мгц

• Рівень вхідного сигналу: -85 ~ -10dBm

• Символьна швидкість: 1 ~ 45 Мсимв / с

• Чіп демодулятора: MaxLinear MxL584

• Демодуляція DVB-S: QPSK

• Демодуляція DVB-S2: QPSK, 8PSK

• Режими DVB-S2: CCM

• Підтримка DiSEqC: 1.0, 1.1, 1.2, 2.x (залежить від ПО)

• Системні вимоги:
    - Вільний слот PCI Express x1, x4, x8 або x16
    - ОС Linux / Windows
    - супутникова антена і конвертер

Характеристики TBS6909 DVB-S2 8 Tuner PCIe Card

Комплект поставки TBS6909 DVB-S2 8 Tuner PCIe Card

• DVB-плата TBS6909
• Перехідник живлення
• Інформаційний вкладиш
