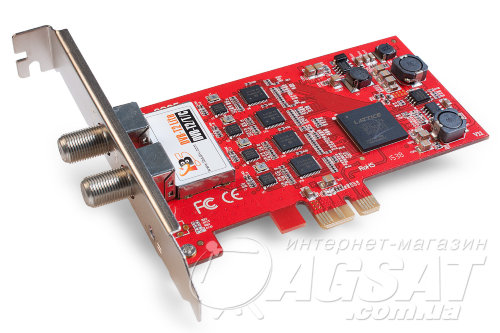

TBS6205 DVB-T2 / T / C Quad Tuner PCIe Card

Опис TBS6205 DVB-T2 / T / C Quad Tuner PCIe Card

TBS6205 - DVB-плата з інтерфейсом PCI Express і чотирма тюнерами для прийому і подальшої обробки ефірного або кабельного цифрового сигналу в стандартах DVB-T2 / T / C .

Плата може використовуватися в серверах IPTV, для моніторингу телеканалів, стрімінга, а також на PC для одночасного перегляду і запису телеканалів, які працюють на різних частотах.

На платі встановлено 4 чіпа тюнера і 4 демодулятора, дозволяючи приймати телеканали з 4-х різних TS-пакетів. Наприклад, за допомогою однієї плати TBS6205 можна приймати з ефіру одночасно всі канали, що працюють в 4-х мультиплексах української ефірної цифрової мережі T2.

Можливості подальшої обробки, перегляду, записи, мовлення в мережу прийнятих пакетів і телеканалів суттєво залежать від використовуваного стороннього ПО. Під Windows можлива робота з широким спектром програм, що підтримують стандарт BDA. Необхідна конфігурація комп'ютера залежить від способу використання плати.

Рекомендується використовувати свіжі версії драйверів, доступні на сайті виробника.

Завдяки вбудованому спліттеру TBS6205 має один вхід, що спрощує підключення. Також є прохідний RF-вихід для підключення інших пристроїв.

Плата має половинну висоту і може бути встановлена в низькопрофільний корпус. Для цього в комплекті є змінна низкопрофильная планка.

TBS6205 підтримує функціонал DVB-T2 Multi-PLP і T2 Lite.

Характеристики:


• Інтерфейс: PCI Express x1;

• Антенний вхід: 75 Ом;

• Демодулятор: Silicon Labs Si2168;

• Тюнер: Silicon Labs Si2158;

• Розмір плати: 115 х 69 мм;

• Вага: 78г;

• Енергоспоживання: 7 ~ 9 Вт;

• Робоча температура: -10 ~ + 70 ° C.

Режими DVB-T2 / T2 Lite / T:


• Частотні діапазони: МВ, ДМВ;

• Ширина несучої: 6/7/8 МГц;

• OFDM режими: від 1K до 32K;

• Режими модуляції: QPSK, 16QAM, 64QAM, 256QAM.

Режим DVB-C:


• Повна сумісність зі стандартами DVB-C і ITU J83 A / B / C;

• Частотний діапазон: 47 ~ 862 МГц;

• Рівень вхідного сигналу: -65 ~ -10dBm;

• Режими модуляції: 16QAM, 32QAM, 64QAM, 128QAM, 256QAM;

• Символьна швидкість: 870 ~ 9000 Ксимв / с.

Системні вимоги:


• Вільний слот PCI Express x1, x4, x8 або x16;

• ОС Linux, Windows XP / Vista / 7/8/10.

Характеристики TBS6205 DVB-T2 / T / C Quad Tuner PCIe Card

Комплект поставки TBS6205 DVB-T2 / T / C Quad Tuner PCIe Card

• DVB-плата TBS6205
• Телескопічна штирьковим антена з магнітною підставкою, довжина кабелю - 150 см
• Перехідник з F-роз'єму на IEC
• Низкопрофильная планка
