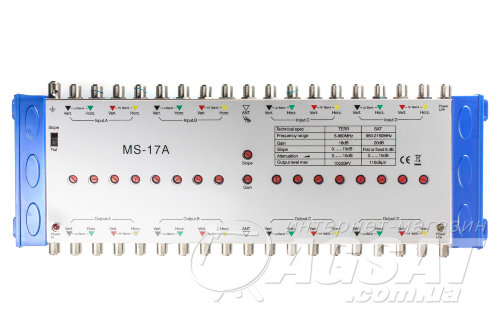

Підсилювач для мультісвітчей MS-17A

Опис Підсилювач для мультісвітчей MS-17A

Підсилювач для мультісвітчей MS-17A призначений для компенсації втрат в кабелі при багатокаскадного підключенні мультісвітчей.

При проході через мультісвітч відбувається ослаблення сигналу, тому рекомендується використовувати підсилювач через кожні 2-3 каскаду в залежності від довжини кабелів між мультісвітчей.

Також підсилювач MS-17A може бути використаний на вході в перший (або єдиний) мультісвітч при істотній довжині кабелю від антен - 50 метрів і більше. Установка підсилювача перед мультісвітчей дозволить знизити втрати & quot; якості сигналу & quot; (SNR) при проходженні через мультісвітч і на кабелі до абонента.

Підсилювач для мультісвітчей MS-17A має 17 прохідних входів для сигналів - 1 вхід для ефірного сигналу і 16 входів для сигналів супутникової ПЧ, які розподілені на 4 сегмента по 4 входи, а також окремий прохідний вхід для живлення. Розташування входів зроблено точно таким же, як і в мультісвітчей, що дозволяє уникнути зайвого переплетення кабелів.

Підсилювач розрахований на роботу з Quattro конверторами для мультісвітчей, тому він не пропускає сигнали 22 кГц, а на всіх супутникових входах видається напруга живлення 18В, в тому числі на входах для вертикальної поляризації. Використовуйте з підсилювачем конвертора для мультісвітчей .

Для супутникових сигналів підсилювач MS-17A дає посилення від 10 до 20 dB, яке плавно регулюється індивідуально по кожному входу. Також передбачено перемикання режиму корекції нахилу АЧХ в діапазоні 950-2150 МГц між режимами & quot; плоский & quot; і & quot; нахил 6 dB & quot ;. Режим діє одночасно на всі входи. Залежно від якості і товщини кабелю більш високі частоти (2150 Мгц) послаблюються в кабелі сильніше, ніж більш низькі (950 МГц). Корекція нахилу АЧХ на підсилювачі дозволяє компенсувати цей перекіс.

Для ефірного сигналу в MS-17A передбачена плавне регулювання посилення від 8 до 18 dB, а також плавне регулювання корекції нахилу АЧХ від 0 до 10 dB в діапазоні від 5 до 860 МГц.

Комплект поставки Підсилювач для мультісвітчей MS-17A

• Підсилювач MS-17A;
• Блок живлення;
• Інструкція.
