Мультісвітч прохідний 9/24 GMS-9924

Опис Мультісвітч прохідний 9/24 GMS-9924

Для створення систем колективного прийому супутникового та наземного телебачення з великим числом абонентів використовують Мультисвітчі, які забезпечують незалежний доступ кожного абонента до всіх вхідних сигналів супутникового і ефірного телебачення.

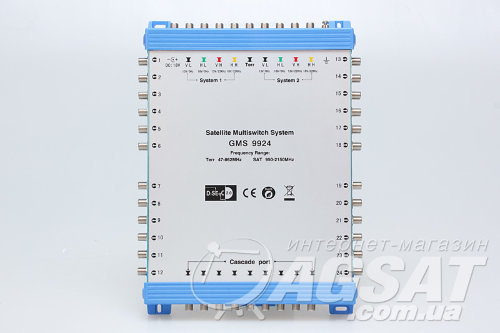

Прохідний мультісвітч GMS 9924 виготовлений китайською компанією Gecen Electronic LTD, призначений для комутації 8 сигналів, вертикальної і горизонтальної поляризації нижнього (10,7-11,7ГГц) і верхнього (11,7-12,75ГГц) супутникового діапазону, а також одного входу від ефірної антени.

Мультісвітч має24 абонентських виходу. З кожного виходу, завдяки вбудованому сумматору ефірний сигнал (діапазон 47-862МГц) передається по одному кабелю з супутниковим сигналом. Якщо виникне необхідність розвести сигнал на супутниковий ресивер і / або телевізор можна це без праці зробити, використовуючи діплексор.

Прохідний мультісвітч GMS 9924 також має 9 виходів аналогічних вхідних сигналів, що дозволить каскадировать Мультисвітчі - підключити наступний прохідний або останній крайовий мультісвітч, якщо число абонентів більше, ніж число абонентських відводів.

Особливості GMS 9924:

• використовується для комутації декількох супутників в багато користувачів
• 8 супутникових входів, 1 вхід наземного Т В
• 24 абонентських виходів, каскадирование
• низькі втрати при каскадування і високий ступінь розв'язки
• підключення Quattro-LNB або QUAD LNB через генератор 22 кГц
• управління 13 / 18В, 22 кГц і DiSEqC 2.0 командами
• професійний дизайн, вишуканий зовнішній вигляд і зручна установка

Технічні характеристики:

• Модель: GMS-9924
• Тип: Прохідний
• входи
  - супутниковий: 8
  - ефірний: 1
• Абонентських виходів: 24
• Частота (МГц):
  - супутниковий: 950 - 2150
  - ефірний: 47 - 862
• магістральні втрати (дБ) (Каскад)
  - супутниковий: 8
  - ефірні й: 6
• Втрати на відводі (дБ)
  - супутниковий: 2dB ± 1
  - ефірний: 4dB ± 1
• Зворотні втрати (дБ)
  супутниковий: 12
  ефірний: 10
• Поділ частот (дБ)
  LNB-LNB: 35
  Ефірний - Супутниковий: 30
  Супутниковий - Ефірний: 35
  горизонт. / вернтікал .: 30
• Напруга перемикання 15 ± 1V
• команди перемикання: DiSEqC 2.0
• Напруга живлення: 18V 2.0A

Комплектація:

• Прохідний мультісвітч GMS 9924
• Блок живлення DC: 18V
