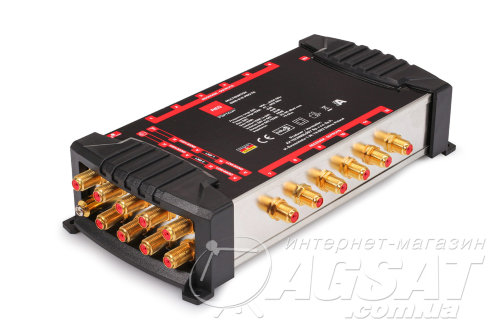

Мультісвітч 9/12 OPTICUM OMS 9/12 Pro-TR
-
Подключение twin circular LNB2 липень 2013 17:04к каким портам подключать кабеля от антены на 36 градус, требуется вертикальная и горизонтальная поляризация?
Опис Мультісвітч 9/12 OPTICUM OMS 9/12 Pro-TR
Радіальний мультісвітч OPTICUM OMS 9/12 Pro-TR призначений для комутації 8 сигналів вертикальної і горизонтальної поляризації нижнього ( 10,7-11,7ГГц) і верхнього (11,7-12,75ГГц) діапазонів від супутникової антени, а також одного входу від ефірної антени на 12 незалежних вихідних каналів, до яких підключаються супутникові ресивери.
За допомогою вбудованого суматора ефірний сигнал (діапазон 47-862МГц) передається по одному кабелю з супутниковим сигналом. При необхідності розділити змішаний сигнал можна за допомогою діплексора і використовувати його для підключення абонентського супутникового ресивера і / або телевізійного приймача.
Як приклад можна привести підключення шести популярних в СНД супутників до мультісвітчей OPTICUM OMS 9/12 Pro-TR:
- Eutelsat 36.0 ° E - верхній діапазон L;
- Amos 4W - нижній діапазон H;
- Astra 5E - верхній діапазон H і V;
- ABS1 75.0 ° E - верхній V;
- Hot Bird 13E - нижній V і H;
- Intelsat 904 60E - нижній діапазон V.
Конвертори, зазвичай використовуються спеціальні LNB - QUATTRO для мультісвітчей , але в деяких випадках можна обійтися і SINGLE , TWIN конверторами.
Особливості OPTICUM OMS 9/12 Pro-TR:
- використовується для комутації декількох супутників в багато користувачів
- 8 супутникових входів, 1 вхід наземного ТБ
- 12 абонентських виходів
- низькі втрати
- підключення Quattro-LNB або QUAD LNB через генератор 22 кГц
- управління 13 / 18В, 22 кГц і DiSEqC 2.0 командами
- професійний дизайн, вишуканий зовнішній вигляд і зручна установка
Технічні характеристики:
- Тип Крайовий
- кількість входів зі супутникової антени 8
- кількість входів з ефірної антени 1
- Максимальна кількість неза ісімих точок (ресиверів / телевізорів) 12
- Можливість розвести сигнал ефірної антени ТАК
- Діапазон частот Ефірної ТВ 47-862 (МГц)
- Діапазон частот супутникового ТБ 950-2150 (МГц)
- втрати на виході ЕТВ 5 (дБ)
- втрати на виході СТВ 1 (дБ)
- Поділ частот In-In СТВ 35 (дБ)
- Поділ частот In-In СТВ / ЕТВ 35 (дБ)
- Поділ частот In-In ЕТВ / СТВ 30 (дБ)
- Поділ частот Гор / Верт 30 (дБ)
- Зворотні втрати на вході СТВ 12 (дБ)
- Зворотні втрати на вході ЕТВ 10 (дБ)
- Напруга живлення DC: 18V 1.8A
| Модель | OPTICUM OMS 9/12 Pro-TR | |
| Входи | спут ників | 8 |
| Ефірний | 1 | |
| Абонентських виходів | 12 | |
| Частота (МГц) | Супутниковий | 950 - 2150 |
| Ефірний | 47 - 862 | |
| Втрати (дБ) | Супутниковий | 1dB ± 1 |
| Ефірний | 5dB ± 1 | |
| Зворотні втрати (дБ) | Супутниковий | 12 |
| Ефірний | 10 | |
| Поділ частот (дБ) | LNB-LNB | 35 |
| Ефірний-Супутниковий | 30 | |
| Супутниковий-Ефірний | 35 | |
| горизонт. / вернтікал. | 30 | |
| Напруга перемикання | 15 ± 1V | |
| Команди перемикання | DiSEqC 2.0 | |
| Напруга живлення | 18V 1.8A | |
Характеристики Мультісвітч 9/12 OPTICUM OMS 9/12 Pro-TR
| Виробник мультісвітчей: | Gecen |
| Тип мультісвітчей: | Крайовий мультісвітч |
| Кількість входів: | 9 |
| Вхід для ефірної антени: | В наявності |
| Кількість абонентських виходів: | 12 |
| Блок живлення мультісвітчей: | Зовнішній |
| Блок живлення: | Зовнішній |
Комплект поставки Мультісвітч 9/12 OPTICUM OMS 9/12 Pro-TR
- Крайовий мультісвітч OPTICUM OMS 9/12 Pro-TR
- Блок живлення DC: 12V
Останні відгуки про Мультісвітч 9/12 OPTICUM OMS 9/12 Pro-TR
-
17 лютого 2019 21:32
А как подключить к нему 4 спутника (Amos, Astra 4.8 Eutelsat 9 и HotBird 13)?
-
18 лютого 2019 11:12Для підключення Вашого набору супутників потрібно 13/ХХ мультисвіч, на 9/ХХ такий набір не підключається.
-
18 лютого 2019 15:27
Тогда еще вопрос, а насколько спутников он расччитан и если убрать HotBird то на 3 оставшиеся спутника хватит?
-
-
-
Re: Подключение twin circular LNB2 липень 2013 18:01Порты VH и HH
-
