DiSEqC 1.0, 1.1, 1.2 10x1 ORTON

Опис DiSEqC 1.0, 1.1, 1.2 10x1 ORTON

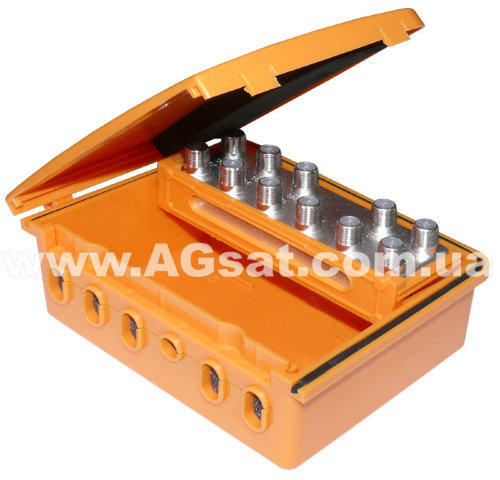

DiSEqC 10x1 Switch ORTON - це програмований багатопротокольний перемикач конверторів, що дозволяє комутувати до 10 конверторів, а в режимі каскадінга - об'єднати до 40 LNB (конверторів) в один кабель. У режимі каскадінга використовуються додатково DiSEqC комутатори протоколу 1,0 (2,0) на 4 входи, які підключаються до входів DiSEqC 10x1. У ресівері слід вибрати режим роботи DiSEqC 1.1, при цьому пункт "Uncommitted" впливає на стан світча 1.1, а пункт "Committed" - на положення світчей 1.0. Налаштування може відрізнятися для різних моделей ресіверів.

Даний DiSEqC 10x1 ORTON можна запрограмувати на роботу по всіх наявних протоколів - 1,0; 1,1; 1,2 в декількох комбінаціях:


• Режим 1: DiSEqC протокол 1.0 або 2.0 (DiSEqC A, B, C, D, до 4-х LNB).

• Режим 2: DiSEqC протокол 1.1 або 2.1 (DiSEqC 1 - 10, каскад, до 40 LNB).

• Режим 3: DiSEqC протокол 1.0 або 2.0 mini A, B (DiSEqC A, B, C, D, mini A, B, до 6 LNB).

• Режим 4: Призначений для користувача DiSEqC протокол (до 10 LNB).

• Режим 5: DiSEqC протокол 1.1 або 2.1 (DISEqC1 - 10, до 10 LNB).

• Режим 6: DiSEqC протокол 1.2 або 2.2 (програмований з ресивера, до 10 LNB).

• Режим 7: Автоматичний режим. DiSEqC протокол 1.1 і 2.1 ( "uncommitted switch" або "cascaded switch" команди) або DiSEqC протокол 1.2 або 2.2 (команди позиционера).

За замовчуванням DiSEqC 10x1 Switch встановлений в Режим 7. Автоматично працюють з протоколами DiSEqC 1.1 і 1.2.

Технічна характеристика:

• DiSEqC 10x1 комутатор на 10 входів і 1 виходом
• діапазон робочих частот 950 - 2400 MHz
• протокол - 1.0, 1.1, 1.2
• ослаблення сигналу <3dB
• споживаний струм - 30 мА
• захисний пластмасовий кожух (145x102x63мм)

Режими роботи:

Режим 1.

DiSEqC протокол 1.0 або 2.0 (DiSEqC A, B, C, D, до 4-х LNB):
Використовується, коли Ваш ресивер підтримує лише протокол DiSEqC1.0 або 2.0 В цьому режимі використовуються тільки перші 4 входи комутатора LNB1, LNB2, LNB3, LNB4.

Режим 2.

DiSEqC протокол 1.1 або 2.1 (DiSEqC 1 - 10, каскад, до 40 LNB):
Використовується, коли Ваш ресивер підтримує протокол DISEqC 1.1 або 2.1 (uncommitted switch або каскадувати команди). У цьому режимі можна підключати до 10 LNB на одному дисека і до 40 LNB в режимі каскадінга, коли на кожен вхід DiSEqC 10x1 встановлюється DiSEqC 1,0 (2,0) з 4-ма входами. В даному режимі ресивер повинен підтримувати каскадувати команди, інакше краще використовувати для каскадірованіея режим-5.

Режим 3.

DiSEqC протокол 1.0 або 2.0 mini A, B (DiSEqC A, B, C, D, mini A, B, до 6 LNB):
Використовується, коли Ваш ресивер підтримує лише протокол DISEqC 1.0 або 2.0 і tone burst AB ( міні А, В команди). Використовуються тільки перші 4 входи комутатора LNB1, LNB2, LNB3, LNB4 для DISEqC1.0 або 2.0 і LNB5, LNB6 для mini A, B. Всього в цьому режимі можна підключити до 6 LNB.

Режим 4.

Для користувача DiSEqC протокол (до 10 LNB):
  Як сказано в інструкції, що додається до комутатора, цей режим залишений для майбутнього, якщо можливо будуть введені нові DiSEqC команди. В цьому режимі користувача можливе підключення до 10 LNB.

Режим 5.

DiSEqC протокол 1.1 або 2.1 (DISEqC1 - 10, до 10 LNB):
Цей режим використовується тоді, коли необхідно перемикати більше ніж 10 конверторів (це і є те саме немає меж нарощування). В цьому режимі використовуються тільки uncommitted switch команди протоколу DISEqC 1.1. В цьому випадку комутатор "ORTON" включається послідовно з комутаторами DISEqC 1.0 (максимум 10х4 = 40 LNB). Ресивер повинен підтримувати перемикання до 64 LNB по протоколу DISEqC 1.1.

Режим 6.

DiSEqC протокол 1.2 або 2.2 (програмований з ресивера, до 10 LNB):
Використовується, коли Ваш ресивер підтримує лише протокол DISEqC 1.0 і 1.2 (мотор). В цьому випадку використовуються команди позиционера DISEqC 1.2, які є в більшості приймачів. Комутатор в цьому випадку програмується за допомогою пульта дистанційного керування ресивера, аналогічно тому, як DiSEqC позиционер. Тобто при кожній команді поворот мотора на захід або на схід, відповідно перемикається DiSEqC 10x1 на один порт вперед або назад.

Режим 7.

Автоматичний режим. DiSEqC протокол 1.1 або 2.1 (uncommitted switch або cascaded switch команди) або DiSEqC протокол 1.2 або 2.2 (команди позиционера).
Цей режим найбільш універсальний. Комутатор приймає як DiSEqC протокол 1.1 (uncommitted switch або cascaded switch команди), так і DiSEqC 1.2 (команди позиционера). У ресівері необхідно вибрати тільки один з протоколів (1.1 або 1.2), комутатор переключиться за останньою надісланій команді в необхідний режим.

При замовленні ви можете вказати необхідний вам режим і ми переведемо DiSEqC 10in1 в зазначений вами режим.
