IR Extender удлинитель пульта д/у «Полупирамида NEW»

Описание IR Extender удлинитель пульта д/у «Полупирамида NEW»

IR Extender удлинитель пульта д/у «Полупирамида_NEW» предназначен для увеличения радиуса действия штатного пульта дистанционного управления бытовых электроприборов по радиоволнам.

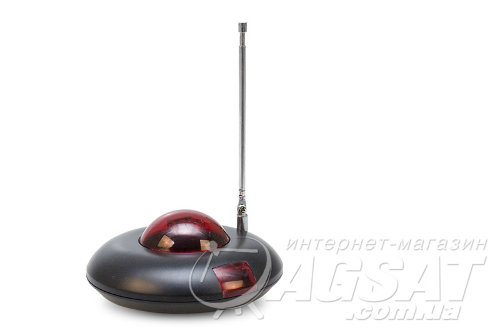

Удлинитель пульта дистанционного управления состоит из передающей части, которая встраивается в пульт ДУ и приемной части, состоящей из самого приемнника в виде "летающей тарелки", блока питания и внешнего удлинителя инфракрасного излучения команд управления ДУ (ИК диод).

Особенность конструкции приемной части радиоудлинителя команд ДУ позволяет установить его в прямой видимости вблизи устройства управления, к примеру спутникового приемника, без использования внешнего ИК излучателя. Либо сам передатчик расположить в закрытом месте и  подключить внешний ИК излучатель к передней панели устройства управления. Передатчик получает питание от внешнего блока питания, который в свою очередь подключается в сеть 220В.

Для установки передающей части необходимо аккуратно раскрыть корпус пульта Д/У, отключить  инфракрасный излучатель (ИК диод) , припаять выводы питания и управления передатчика  к плате  пульта ДУ, вложить  передатчик в корпус пульта ДУ и собрать сам пульт.

Приемник радиоудлинителя имеет внешнюю телескопическую антенну, изменяя её длину можно регулировать радиус действи пульта, до 150м в прямой видимости.

 IR Extender «Полупирамида_NEW»  выпускается с разными рабочими частотами, что обеспечит возможность одновременного использования нескольких  радиоудлинителей для независимого использования внутри одного помещения.

Технические характеристики:

• Рабочие частоты, МГц:
  - 433,92
  - 423,22
  - 418.00
  - 407.30.
• Мощность излучения передатчика: 8 мВт.
• Дальность действия*: до 150 м.
• Диапазон рабочих температур: 0..+50°С.
• Питание передающей части радиопульта: 2 батарейки типа "ААА".
• Питание приемной части радиопульта: 220 В.

*Примечание: дальность действия существенно зависит от правильной установки радиопередатчика в пульте, помеховой обстановки в эфире, уровня помех внутри конкретной модели тюнера, наличия препятствий (особенно железобетонных и металлических) на пути распространения радиоволн.

Комплект поставки:

• Передатчик радиосигнала.
• Приёмник радиосигнала.
• Кабель с ИК-передатчиком.
• Блок питания.
• Инструкция пользователя.
