IR Extender удлинитель пульта д/у «Пирамида_SUPER IR»
Описание IR Extender удлинитель пульта д/у «Пирамида_SUPER IR»
Принцип работы IR Extender удлинитель пульта д/у «Пирамида_SUPER IR» основан на передачи по радиоканалу команд инфракрасного (ИК) пульта дистанционного управления (ПДУ).
Радиоудлинитель «Пирамида_SUPER IR» состоит из двух блоков:
- Блок радиопередатчика с ИК-фотоприемником.
- Блок радиоприемника с ИК-излучателем.
Блок радиоприемника имеет очень мощный ИК-излучатель. Это позволяет за счет прямого и отраженного ИК сигналов управлять в одном большом помещении всеми электронными приборами, у которых есть ПДУ. Наличие мощного инфракрасного излучатель позволяет дополнительно увеличить радиус действия по ИК-каналу!
Размещение передатчика и приемника относительно друг друга схематически показано на приведенной ниже блок-схеме:
Рекомендации по установке IR Extender удлинитель пульта д/у «Пирамида_SUPER IR»:
- Приемная и передающая часть пирамиды должны находиться в разных помещениях (как на блок-схеме).
- ИК-фотоприемник радиопередатчика закрепляется возле телевизора так, чтобы рабочая
сторона фотоприемника (с линзой и светодиодом) была перпендикулярна направлению падения ИК-лучей ПДУ. - Пирамида SUPER IR питается от сети~220В, частотой 50Гц.
Достоинствами пирамиды SUPER IR, перед другими радиоудлинителями семейства IR Extender, являются простата установки и большая дальность действия по радиоканалу между несколькими помещениями и по инфракрасному каналу внутри помещения. Еще одним достоинством радиоудлинителя пульта ДУ «Пирамида_SUPER IR» стоит отметить относительно не высокую цену относительно других моделей радиоудлинителей команд пульта ДУ.
Купив в нашем магазине радиоудлинитель пульта д/у «Пирамида_SUPER IR» вы сможете с помощью одного устройства управлять всеми типами спутниковых(кабельных) ресиверов, телевизорами и охранными устройствами.
Технические характеристики:
- Рабочие частоты:407,3МГц; 418,0МГц; 430,5МГц; 433,92МГц.
- Мощность радиопередатчика - 10 мвт.
- Дальность действия ИК-фотоприемника - 5 м.
- Дальность действия ИК-излучателя - 25м.
- Дальность действия по радиоканалу в помещении - 30-50м.

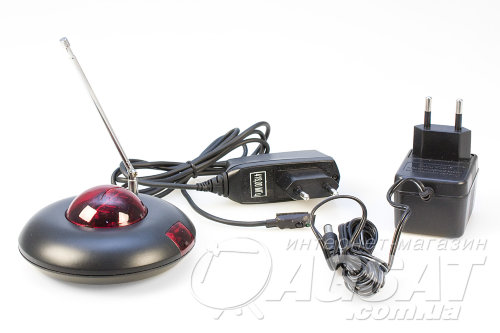

Комплект поставки:
- Передатчик радиосигнала.
- Приёмник радиосигнала.
- Кабель с ИК-передатчиком.
- Блок питания.
