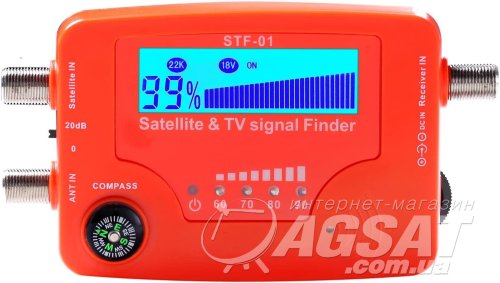

Satellite and T2 Signal Finder STF-01

Описание Satellite and T2 Signal Finder STF-01

Использование спутникового искателя STF-01:

1. Подключение оборудования:
   • Подключите сторону спутникового искателя, отмеченную "Satellite IN", к антенному тюнеру, а другую сторону, отмеченную "Receiver IN", к приемнику. Затем включите приемник и телевизор.
2. Включение и проверка искателя:
   • После включения приемника, поставляемое им напряжение составляет 13-18В. Убедитесь, что экран спутникового искателя включен. Если индикатор горит, это означает, что satfinder работает нормально.
3. Настройка параметров приема:
   • Установите данные спутника в приемнике (включая частоту, символьную скорость, поляризацию и т.д.) и включите отображение уровня сигнала и качества сигнала.
4. Настройка сатфайндера:
   • Поверните регулятор на боковой стороне искателя против часовой стрелки до максимума (иначе сигнал всегда будет 0%).
5. Направление антенны:
   • Регулируйте азимут и угол места антенны. Когда ЖК-дисплей показывает 99%, уменьшите сигнал, поворачивая регулятор на боковой стороне, и затем настройте азимут, угол места и поляризацию LNB. Повторите несколько раз, пока сигнал больше не увеличивается.
6. Проверка сигнала:
   • В сочетании с приемником определите, является ли сигнал необходимым для вашего спутника. Если да, отсоедините искатель и подключите приемник к LNB. Если сигнал не соответствует требуемому спутнику, повторите вышеописанные действия.

   •

Решение распространенных проблем:

Вопрос: Почему ЖК-дисплей всегда показывает число больше 40%, но нет сигнала?
 Ответ:

1. Возможно, это не сигнал искомого спутника. Искатель показывает лишь предварительное наличие спутника в направлении антенны, не отображая непосредственно сигнал требуемого спутника.
2. Поляризация и фокусное расстояние LNB находятся в неправильном положении и требуют коррекции.

Вопрос: Почему ЖК-дисплей всегда показывает число больше 10%, когда антенна не настроена?
Ответ: Проверьте, не направлена ли передняя часть антенны на здание или не заблокирован ли вид спереди. Если такой проблемы нет, это может означать, что уровень сигнала слишком высок, и необходимо уменьшить его, регулируя выходной сигнал к искателю.

Примечания:

1. Спутниковый finder не может идентифицировать сигнал искомого спутника. Он всегда будет отображать сигнал, когда присутствует входящий сигнал. Для подтверждения используйте параметры качества сигнала из приемника.
2. Для C-диапазона между искателем и тюнером обязательно подключить разветвитель или кабель примерно 100 метров для ослабления сигнала, иначе искатель может самовозбудиться, и числа на ЖК-дисплее не будут уменьшаться.
3. При наличии высоких зданий или сильных помех искатель также может издавать свист, что повлияет на отображаемые на ЖК-дисплее числа.
