Усилитель для мультисвитчей MS-9A

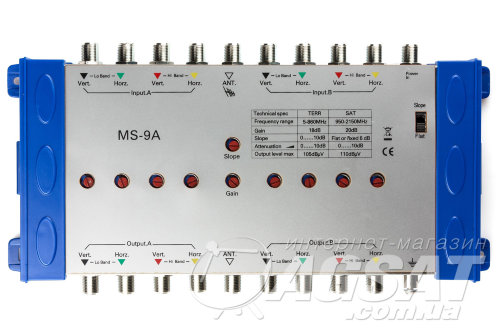

Описание Усилитель для мультисвитчей MS-9A

Усилитель для мультисвичей MS-9A предназначен для компенсации потерь сигнала при использовании мультисвитчей.

При проходе через мультисвитч происходит ослабление сигнала, поэтому при многокаскадном подключении рекомендуется использовать усилитель через каждые 2-3 каскада в зависимости от длины кабелей между мультисвитчами.

Также усилитель MS-9A может быть использован на входе в первый (или единственный) мультисвитч при существенной длине кабеля от антенн - 50 метров и более. Установка усилителя перед мультисвитчом позволит снизить потери "качества сигнала" (SNR) при прохождении через мультисвитч и на кабеле до абонента. В таком варианте MS-9A может быть использован перед мультисвитчами с большим количеством входов (10, 13 или 17) для усиления сигнала только с тех антенн, до которых проложен кабель большой длины.

Усилитель для мультисвитчей MS-9A имеет 9 проходных входов для сигналов - 1 вход для эфирного сигнала и 8 входов для сигналов спутниковой ПЧ, которые распределены на 2 сегмента по 4 входа. Расположение входов сделано точно таким же, как и в мультисвитчах, что позволяет избежать лишнего переплетения кабелей.

Усилитель рассчитан на работу с Quattro конверторами для мультисвитчей, поэтому он не пропускает сигналы 22 кГц, а на всех спутниковых входах выдаётся напряжение питания 18В, в том числе на входах для вертикальной поляризации. Используйте с данным усилителем конвертора для мультисвитчей.

Для спутниковых сигналов усилитель MS-9A даёт усиление от 10 до 20 dB, которое плавно регулируется индивидуально по каждому входу. Также предусмотрено переключение режима коррекции наклона АЧХ в диапазоне 950-2150 МГц между режимами "плоский" и "наклон 6 dB". Режим действует одновременно на все входы. В зависимости от качества и толщины кабеля более высокие частоты (2150 МГц) ослабляются в кабеле сильнее, чем более низкие (950 МГц). Коррекция наклона АЧХ на усилителе позволяет компенсировать этот перекос.

Для эфирного сигнала в MS-9A предусмотрена плавная регулировка усиления от 8 до 18 dB, а также плавная регулировка коррекции наклона АЧХ от 0 до 10 dB в диапазоне от 5 до 860 МГц.

Комплект поставки Усилитель для мультисвитчей MS-9A

• усилитель MS-9A;
• блок питания;
• инструкция.
