Мультисвитч 13/8 Clonik GMS-138
-
22 июня 2016 13:58Скажите пожалуйста. К этой схеме возможно подключить к свободным выходам например 85, 75 или 90 градусы?
Описание Мультисвитч 13/8 Clonik GMS-138

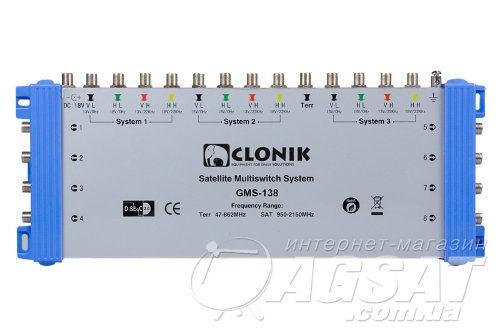

Clonik GMS-138 - это оконечный мультисвитч с 13 входами и 8 выходами для подключения ресиверов. Мультисвитч GMS-138 рассчитан на прием спутникового сигнала с 3-х спутников, применяется в тех случаях, когда необходим прием всего спутникового диапазона. Но при определенных комбинациях подключения, пренебрегая ненужными диапазонами, можно принимать до 12-ти спутников. Также мультисвитч позволяет принимать сигнал с эфирной антенны на дополнительный вход «Terr».
Satellite Multiswitch GMS-138 можно рекомендовать, как мультисвитч на 4 спутника: Amos 2/3 (4.0°W), Astra 4A (4.9°E), Eutelsat Hot Bird 13 (13.0°E) и Eutelsat 36 (36.0°E), т.е. позволяет принимать основные каналы на украинском и русском языках.
Переключение между конверторами происходит командами с приемника по протоколу DiSEqC 2.0, а также командами 0/22кГц, 13В и 18В. Нужно отметить, что на сам конвертер подается только напряжение 13/18 Вольт, а частота 22 кГц не подается, так как для мультисвитчей используются специальные QUATTRO конвертора.
По приведенной ниже таблице можно определить, какой вход мультисвича будет подключен к ресиверу при определенной команде переключения:
LNB | System 1 | |||
|---|---|---|---|---|
Порт LNB | V L (13V/0Hz) | H L (18V/0Hz) | V H (13V/22kHz) | H H (18V/22kHz) |
Поляризация 13V/18V | Vertical | Horizontal | Vertical | Horizontal |
Диапазон 0/22kHz | Low Band | Low Band | High Band | High Band |
Команда DiSEqC 1.0/2.0 | LNB 1 | LNB 1 | LNB 1 | LNB 1 |
Напряжение на конвертере LNB | 13±1V/0Hz | 18±1V/0Hz | 13±1V/0Hz | 18V±1/0Hz |
LNB | System 2 | |||
Порт LNB | V L (13V/0Hz) | H L (18V/0Hz) | V H (13V/22kHz) | H H (18V/22kHz) |
Поляризация 13V/18V | Vertical | Horizontal | Vertical | Horizontal |
Диапазон 0/22kHz | Low Band | Low Band | High Band | High Band |
Команда DiSEqC 1.0/2.0 | LNB 2 | LNB 2 | LNB 2 | LNB 2 |
Напряжение на конвертере LNB | 13±1V/0Hz | 18±1V/0Hz | 13±1V/0Hz | 18V±1/0Hz |
LNB | System 3 | |||
Порт LNB | V L (13V/0Hz) | H L (18V/0Hz) | V H (13V/22kHz) | H H (18V/22kHz) |
Поляризация 13V/18V | Vertical | Horizontal | Vertical | Horizontal |
Диапазон 0/22kHz | Low Band | Low Band | High Band | High Band |
Команда DiSEqC 1.0/2.0 | LNB 3 | LNB 3 | LNB 3 | LNB 3 |
Напряжение на конвертере LNB | 13±1V/0Hz | 18±1V/0Hz | 13±1V/0Hz | 18V±1/0Hz |
Напряжения 13V/18V - являются как питающим напряжением конвертеров, так и напряжение переключения поляризации. Где 13 Вольт - это вертикальная V (Vertical) поляризация, либо правая (R) для кругового конвертора. 18 Вольт - это горизонтальная H (Horisontal) поляризация, либо левая (L) для кругового конвертера.
Команда 0Hz/22kHz позволяет переключать поддиапазоны. Где присутствие 22kHz указывает на верхний H (High Band - 11700МГц-12750МГц) диапазон, а отсутствие или 0Hz на нижний L диапазон (Low Band - 10700МГц-11699МГц).
DiSEqC команда поддерживается мультисвитчем по протоколу 1.0 либо 2.0. Например, при выборе в ресивере порта дисека - LNB1 (либо порт - A), мультисвич переключится на выбор LNB - System 1, а в зависимости от данных транспондера переключит на соответствующий порт LNB мультисвича.
Например, при выборе на вашем ресивере канала «1+1», который находится на Amos2 (4.0°W), у которого установлен порт DiSEqC - №3 на частоте 10722МГц(H), где H - это Horisontal, а 10722МГц входит в нижний диапазон Low Band (10700МГц-11699МГц), на мультисвитче произойдет следующее переключение:
LNB - System 3;
Порт LNB - H L (18V/0Hz).
Конверторы используемые с мультисвичами называются - QUATTRO, имеющие четыре выхода, где каждый выход отвечает за свой диапазон. Но для приема сигнала со спутника Eutelsat 36 (36.0°E) подойдет конвертор TWIN Circular. Но данное утверждение касается только мультисвитчей Clonik и подобных, так как на других мультисвитчах вам придется использовать еще и дополнительные инжекторы питания.
Clonik GMS 13 на 8 позволяет смешивать сигнал от спутниковой антенны и эфирной антенны либо кабельной сети в один кабель, для этого к входу - TERR мультисвитча подключается эфирная антенна, например, для приема DVB-T2 сигнала. Но возле приемника этот сигнал нужно будет разделить на эфирный сигнал и на спутниковый, например диплексером - Clonik GC07-01, который также можно купить в нашем магазине.
Мультисвитч Clonik GMS138 имеет низкие потери сигнала. Снабжен усиленным внешним блоком питания 18Вольт/3000мА.
Технические характеристики Clonik 13/8:
- Количество входов SAT: 12
- Количество входов Terr: 1
- Число выходов для абонентов: 8
- Диапазон частот SAT: 950 ~ 2150 МГц
- Диапазон частот Terr: 47 ~ 862 МГц
- Вносимые потери Sat: 4 дБ
- Вносимые потери Terr: 5 дБ
- Развязка по входам: 25дБ
- Развязка между выходами: 25дБ
- Подавление: 28дБ
- Обратное затухание Terr: 12дБ
- Обратное затухание Sat: 10дБ
- Команды переключения: 13V,18V, 0Hz, 22kHz, DiSEqC 2.0
- Напряжение подаваемое на LNB: V/Lo, V/Hi - 13V; H/Lo, H/Hi - 18V
- Напряжение питания: 18V, 3A
- Блок питания: 230В, 50Гц
Комплект поставки:
- Clonik GMS-138: 1шт
- Блок питания 220V на 18V: 1шт
- Инструкция: 1шт
Типовая схема для подключения 4-х спутников Amos 2/3 (4.0°W), Astra 4A (4,9°E), Hot Bird 13 (13,0°E) и Eutelsat 36 (36.0°E) находится в разделе фотографии к мультисвитчу Clonik GMS-138.
Последние отзывы о Мультисвитч 13/8 Clonik GMS-138
-
3 сентября 2016 19:03
Здравствуйте. Подскажите пожалуйста, максимальная длина кабеля к точкам тв. для этого устройства.
-
4 сентября 2016 20:07Нет такого значения, все зависит от характеристик и качества кабеля.
-
23 августа 2017 01:4535м. без усилителя, лично покупал и проверял на объекте
-
-
22 июня 2016 13:58
Скажите пожалуйста. К этой схеме возможно подключить к свободным выходам например 85, 75 или 90 градусы?
-
23 июня 2016 13:03В принципе подключить-то можно, только неполноценно, будут приниматься не все поддиапазоны.
Например, может быть следующий вариант.
На вход "System 1 V L" подключить Single LNB с 75E и будет приниматься с 75Е только вертикальная поляризация из диапазона 10700-11700 МГц, на входы "System 3 V L" и "System 3 H L" подключить Twin LNB с 90E/Ku и будут приниматься обе поляризации в диапазоне 10700-11700 МГц (или подключить Twin C-band конвертор и будет приниматься весь C-диапазон).
Вместо 90E можно подключить 85E, только использовать Quattro LNB, так как 85E работает в верхнем поддиапазоне 11700-12750 МГц.
-
-
