DiSEqC Switch мультипротокольный 10x1 VoTo

---

Описание DiSEqC Switch мультипротокольный 10x1 VoTo

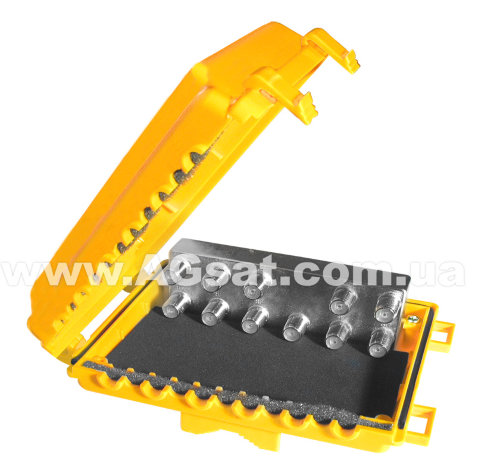

DiSEqC 10in1 Switch "VoTo" - это программируемый мультипротокольный переключатель конверторов, позволяющий коммутировать до 10 конверторов, а в режиме каскадинга - объединить до 40 LNB (конверторов) в один кабель. В режиме каскадинга используются дополнительно DiSEqC коммутаторы протокола 1,0(2,0) на 4 входа, которые подключаются ко входам DiSEqC 10x1. В ресивере следует выбрать режим работы DiSEqC 1.1, при этом пункт "Uncommitted" влияет на положение свитча 1.1, а пункт "Committed" - на положение свитчей 1.0. Настройка может отличаться для разных моделей ресиверов.
Данный DiSEqC 10x1 "VoTo" можно запрограммировать на работу по всем имеющимся протоколам - 1,0; 1,1; 1,2 в нескольких комбинациях:
Режим 1: DiSEqC протокол 1.0 или 2.0 (DiSEqC A, B, C, D, до 4-х LNB);
Режим 2: DiSEqC протокол 1.1 или 2.1 (DiSEqC 1 - 10, каскад, до 40 LNB);
Режим 3: DiSEqC протокол 1.0 или 2.0 mini A, B (DiSEqC A, B, C, D, mini A, B, до 6 LNB);
Режим 4: Пользовательский DiSEqC протокол (до 10 LNB);
Режим 5: DiSEqC протокол 1.1 или 2.1 (DISEqC1 - 10, до 10 LNB);
Режим 6: DiSEqC протокол 1.2 или 2.2 (программируемый с ресивера, до 10 LNB);
Режим 7: Автоматический режим. DiSEqC протокол 1.1 и 2.1 ("uncommitted switch" или "cascaded switch" команды) или DiSEqC протокол 1.2 или 2.2 (команды позиционера).
По умолчанию DiSEqC 10x1 Switch установлен в Режим 7. Автоматически работают с протоколами DiSEqC 1.1 и 1.2.

Техническая характеристика:
• DiSEqC 10x1 коммутатор на 10 входов и 1 выходом
• диапазон рабочих частот 950 - 2400 MHz
• протокол - 1.0, 1.1, 1.2
• ослабление сигнала <3dB
• потребляемый ток - 30мА
• защитный пластмассовый кожух

Режимы работы:
Режим 1: DiSEqC протокол 1.0 или 2.0 (DiSEqC A, B, C, D, до 4-х LNB):
Используется, когда Ваш ресивер поддерживает только протокол DiSEqC1.0 или 2.0 В этом режиме используются только первые 4 входа коммутатора LNB1, LNB2,LNB3, LNB4.

Режим 2: DiSEqC протокол 1.1 или 2.1 (DiSEqC 1 - 10, каскад, до 40 LNB):
Используется, когда Ваш ресивер поддерживает протокол DISEqC 1.1 или 2.1 (uncommitted switch или каскадированные команды). В этом режиме можно подключать до 10 LNB на одном дисеке и до 40 LNB в режиме каскадинга, когда на каждый вход DiSEqC 10x1 устанавливается DiSEqC 1,0(2,0) с 4-мя входами. В данном режиме ресивер должен поддерживать каскадированные команды, иначе лучше использовать для каскадированиея режим-5.

Режим 3: DiSEqC протокол 1.0 или 2.0 mini A, B (DiSEqC A, B, C, D, mini A, B, до 6 LNB):
Используется, когда Ваш ресивер поддерживает только протокол DISEqC 1.0 или 2.0 и tone burst A B (мини А, В команды). Используются только первые 4 входа коммутатора LNB1, LNB2,LNB3, LNB4 для DISEqC1.0 или 2.0 и LNB5, LNB6 для mini A,B. Всего в этом режиме можно подключить до 6 LNB.

Режим 4: Пользовательский DiSEqC протокол (до 10 LNB):
Как сказано в инструкции, прилагаемой к коммутатору, этот режим оставлен для будущего, если возможно будут введены новые DiSEqC команды. В этом пользовательском режиме возможно подключение до 10 LNB.

Режим 5: DiSEqC протокол 1.1 или 2.1 (DISEqC1 - 10, до 10 LNB):
Этот режим используется тогда, когда необходимо переключать больше чем 10 конверторов (это и есть то самое нет предела наращиванию). В этом режиме используются только uncommitted switch команды протокола DISEqC 1.1. В этом случае коммутатор "VoTo" включается последовательно с коммутаторами DISEqC 1.0 (максимум 10х4=40 LNB). Ресивер должен поддерживать переключение до 64 LNB по протоколу DISEqC 1.1.

Режим 6: DiSEqC протокол 1.2 или 2.2 (программируемый с ресивера, до 10 LNB):
Используется, когда Ваш ресивер поддерживает только протокол DISEqC 1.0 и 1.2 (мотор). В этом случае используются команды позиционера DISEqC 1.2, которые есть в большинстве приемников. Коммутатор в этом случае программируется с помощью пульта дистанционного управления ресивера, аналогично тому, как DiSEqC позиционер. Т.е. при каждой команде поворот мотора на запад или на восток, соответственно переключается DiSEqC 10x1 на один порт вперед или назад.

Режим 7: Автоматический режим. DiSEqC протокол 1.1 или 2.1 (uncommitted switch или cascaded switch команды) или DiSEqC протокол 1.2 или 2.2 (команды позиционера).
Этот режим наиболее универсален. Коммутатор принимает как DiSEqC протокол 1.1 (uncommitted switch или cascaded switch команды), так и DiSEqC 1.2 (команды позиционера). В ресивере необходимо выбрать только один из протоколов (1.1 или 1.2), коммутатор переключится по последней посланной команде в требуемый режим.

При заказе вы можете указать необходимый вам режим и мы переведем DiSEqC 10in1 в указанный вами режим.

Узнать больше о DiSEqC переключателях - скачать.

---

Характеристики DiSEqC Switch мультипротокольный 10x1 VoTo

Производитель:	Voto
Протокол:	DiSEqC 1.1
Количество входов:	10
Конструкция:	В кожухе
