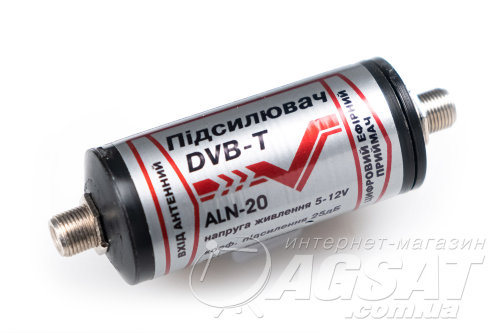

Усилитель ALN-20
- по Киеву: 300 грн.
- по Украине: согласно тарифам перевозчика
- безналичная по счету
- наличными при получении товара
- обмен/возврат товаров в течении 14 дней
-
29 апреля 2024 10:53Усилитель выполнен на плате с маркировкой dvbt187-10. Применена одна транзисторная микросборка Infineon BGA420 с маркировкой BLs. Принципиальная схема ALN-20 идентична усилителю ALN-187. Качество пайки усилителя ALN-20 оставляет желать лучшего. Входные и выходные штеккеры формата F запаяны несоосно, отчего пластиковый корпус собирается с перекосом. Для пайки элементов применен агрессивный флюс, особенно для пайки F разъемов. В следствие этого хлопья солей химических соединений с металлами приводят к замыканию центральных выводов разъемов с F-корпусом и печатными дорожками. Элементы платы требуют механического удаления кристаллов солей, окислов и остатков флюса и последующей отмывки спиртом. После очистки и отмывки усилитель работопособен.
Достоинства: Усилитель - бочка. Принципиальная схема ALN-20 идентична усилителю ALN-187.
Недостатки: Применен агрессивный флюс. Требуется механическая очистка и отмывка платы. Перекос F разъемов.
Описание Усилитель ALN-20
Последние отзывы о Усилитель ALN-20
-
29 апреля 2024 10:53
Усилитель выполнен на плате с маркировкой dvbt187-10. Применена одна транзисторная микросборка Infineon BGA420 с маркировкой BLs. Принципиальная схема ALN-20 идентична усилителю ALN-187. Качество пайки усилителя ALN-20 оставляет желать лучшего. Входные и выходные штеккеры формата F запаяны несоосно, отчего пластиковый корпус собирается с перекосом. Для пайки элементов применен агрессивный флюс, особенно для пайки F разъемов. В следствие этого хлопья солей химических соединений с металлами приводят к замыканию центральных выводов разъемов с F-корпусом и печатными дорожками. Элементы платы требуют механического удаления кристаллов солей, окислов и остатков флюса и последующей отмывки спиртом. После очистки и отмывки усилитель работопособен.
Достоинства: Усилитель - бочка. Принципиальная схема ALN-20 идентична усилителю ALN-187.
Недостатки: Применен агрессивный флюс. Требуется механическая очистка и отмывка платы. Перекос F разъемов.
-
2 июня 2023 17:12
Только ДМВ диапазон или МВ+ДМВ ?
-
3 июня 2023 00:39Доброго вечора, в технічних данних виробника заявлено пропуск та підсилення, більшої частини ДМВ - хвиль, що використовуються для передачі ТВ сигналу. Нижній діапазон МВ не входить цей діапазон. На основі цього можемо стверджувати, що даний пристрій може бути застосовиний тільки при необхідності підсилення ДМВ діапазону. Нажаль в нас не має відомостей чи додаткової інформації по практичним експерементам з використання цього підсилювача з МВ хвилями.
-
-
